Placer un fichier PDF précisément avec coordonnées 3 points

[sagaff]

Bonjour,

Je possède plusieurs plans d'ENEDIS et je souhaiterai les placer précisément un sur un plan topographique avec les 3 points géographiques notés en bas de chaque PDF (Exemple : capture ci jointe). Comment faire dans Mensura ?

Merci

[FaFa]

Hello

• Dans un 1er temps tu dois assembler tous tes pdfs car tes 3 points peuvent se trouver dans des planches différentes
• tes points sont en coordonnées géographique, il faut les convertir en coordonnée rectangulaire ( X Y ) il y a un plein d'outils en ligne
• tu inserts tes 3 points dans mensura
• je ne sais plus si il y a un recalage d'Helmert dans mensura mais au pire tu alignes tes pdf sur les 2 points le plus éloigné et tu contrôles le point du milieu si tu n'as pas trop de d'écart. ca doit se jouer au centimètre

bon courage pour tes DT

[sagaff]

Merci pour ta réponse. Connais tu un logiciel pour assembler les pdf ? Par exemple avec enedis il y a une bordure et une légende qui gène. Par ailleurs comment renseigner les 3 points dans Mensura ?

Je débute sur ce logiciel donc tous tes conseils sont précieux.

Merci d'avance.

[Art GR2]

  Le 01/03/2025 à 20:10, sagaff a dit :

Merci pour ta réponse. Connais tu un logiciel pour assembler les pdf ? Par exemple avec enedis il y a une bordure et une légende qui gène. Par ailleurs comment renseigner les 3 points dans Mensura ?

Je débute sur ce logiciel donc tous tes conseils sont précieux.

Merci d'avance.

Développer

Salut,

- Tu les places au mieux que tu peux les uns sur les autres avec la bonne position (Si besoin tu peux les rogner pour enlever le blabla, dans l'onglet Transformer>Contour rectangulaire)

- Sélectionne tous tes pdf

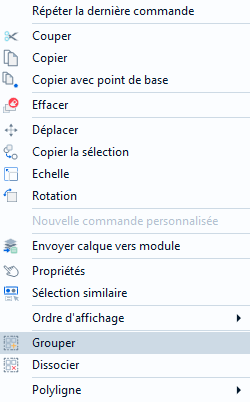

- Fais un clic droit > Grouper

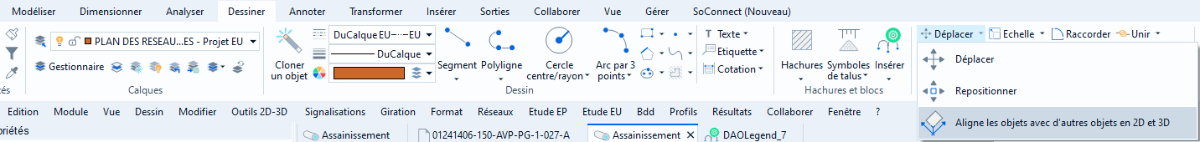

- En haut, onglet "Dessiner" > la flèche à droite de "Déplacer" > "Aligner les objets avec d'autres objets en 2D et 3D"

- Sélectionne l'un des pdf, ce qui les prendra tous normalement car tu les a groupés.

- Clique sur ton premier PR

- Saisi les coordonées "XXXXX.XXXX,YYYYY.YYYY" (séparés d'une virgule)

- Idem sur un second PR

- Répondre "Oui"

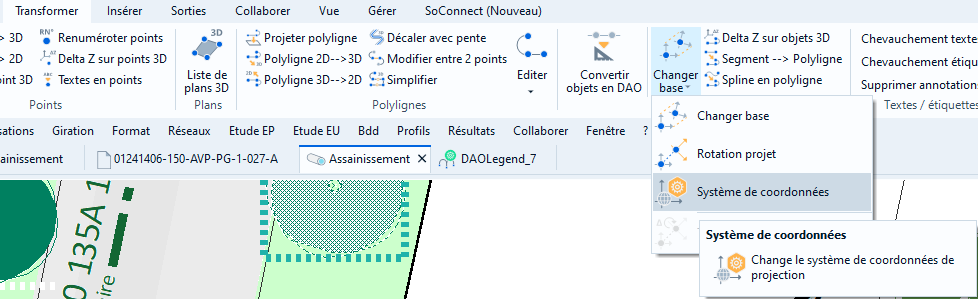

- Si le système de coordonnées est différent, tu peux le modifier avec Transformer>Changer de base>Système de coordonnées





[sagaff]

Merci pour ta réponse. Je vais tester ta solution.

[Tetedepioche]

Alors attention ce sont de références en WSG84, 100% de chance que ton levé topo soit pas sur ce référentiel.
