[Résolu] Direction d'un arc et sens trigonométrique

[Steven]

Salut à tous,

Je souhaite créer une polyligne avec des parties droites et des parties courbes avec un type de ligne qui comporte des chevrons pour donner le sens du cheminement.

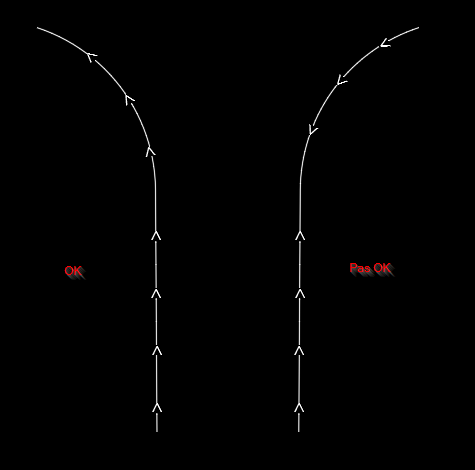

Lorsque je dessine un cheminement de bas en haut avec un arc qui tourne vers la gauche, il n'y a aucun soucis de direction.

Cependant, lorsque je dessine un cheminement de bas en haut avec un arc qui tourne vers la droite, les chevrons indique la direction vers le bas. Normal car AutoCAD suit le sens trigonométrique pour la création d'un arc.

Je souhaiterais savoir s'il y a un moyen d'inverser le sens de l'arc de manière à ce que les chevrons aillent dans la même direction que la partie droite. Idem lors la création d'un arc. Je tiens à préciser que lors de la création d'un arc, la touche Ctrl pour inverser le sens de création de fonctionne pas.

J'ai essayé d'inverser le sens de la polyligne mais ça ne fonctionne pas du fait que ça inverse le sens des chevrons de la partie droite.

J'ai voulu faire un miroir de la polyligne qui tourne vers la gauche mais ça ne fonctionne pas non plus.

Le fait de cocher Sens horaire dans les unités du dessin ne fonctionne pas pour la création des arcs.

Dès qu'un arc doit montrer une direction vers la droite, les chevrons suivent le sens trigonométrique.

[Curlygoth]

Hmm... Je ne suis pas sûr que se soit dû a une valeur d'angle "trigonométrique" mais plutôt au "sens de lecture" de la ligne...

car à mon avis ton "<" est un texte dans la définition du type de ligne.

1°) Voir si tu as un Champ U dans la définition de ta ligne voir ICI

2°) Si tu l'as pas et que ça marche pas... la solution serais d'avoir 2 types de lignes et de "Couper" à l'intersection de ta partie droite et ta courbe ?

[Steven]

Ce n'est pas le sens de lecture mais bien le sens trigonométrique.

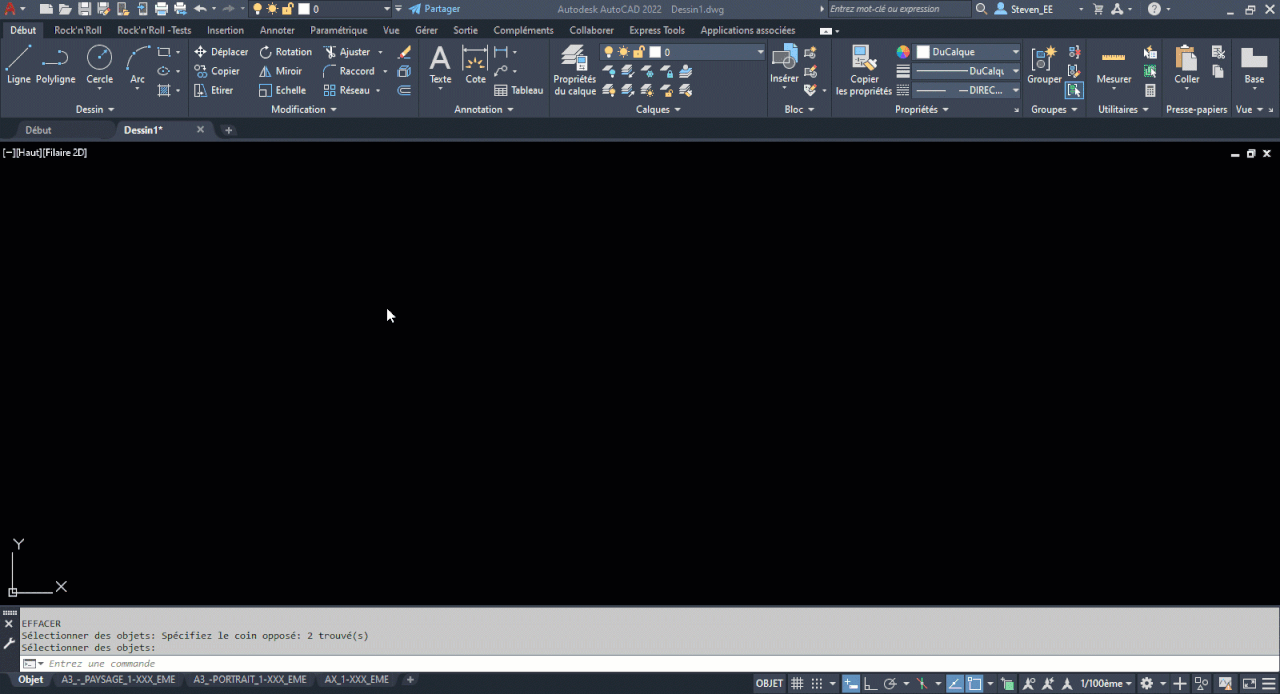

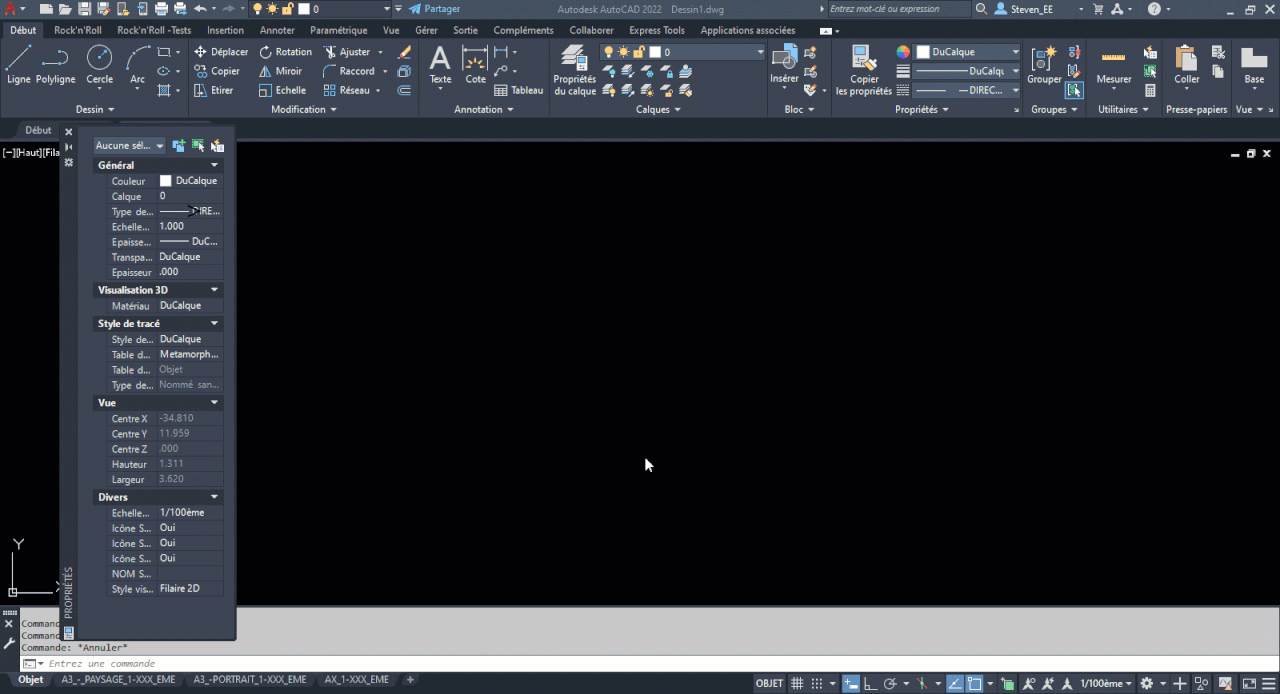

Ici, je fais un arc dans le sens trigonométrique et les chevrons ont la bonne direction. Je fais un autre arc dans le sens horaire et les chevron sont toujours dans même sens.

Idem pour les deux polylignes que j'ai fait.



J'ai créé un second type de ligne avec un chevron inversé et le problème est toujours existant mais en sens inverse.

Je peux les faire dans tous les sens, ça n'y changera rien.



J'ai remplacer, dans le fichier .lin, U par R, chose que j'avais déjà modifier avant de poser ma question, mais ça ne fonctionne que pour les ligne ou les polylignes rectilignes. Pas pour les arcs.

[Luna]

Coucou,

Je dirais qu'il n'existe pas vraiment de solutions car en effet un arc est défini dans le sens trigo. Je pense d'ailleurs que cette inversion des types de lignes dans les arcs provient du fait que le bulge associé au segment arqué est négatif, inversant ainsi le sens du type de ligne. Cependant l'arc tel que défini ne possède pas d'autre définition possible à mon avis...Donc même si on coupe l'arc, il ne sera probablement pas dans le bon sens

Bisous,
Luna

[Steven]

Salut @Luna,

Merci pour ta réponse.

J'ai réussi à contourner le problème en créant un second type de ligne avec un chevron inversé, j'ai créer un arc avec la commande ARC puis une polyligne pour les joindre et en faire une seule polyligne.

[Olivier Eckmann]

Salut @Steven,



Pour que cela fonctionne, il faut que la génération du type de ligne soit activé. Sinon, chaque segment est traité de manière indépendant, donc les arcs en sens trigo.

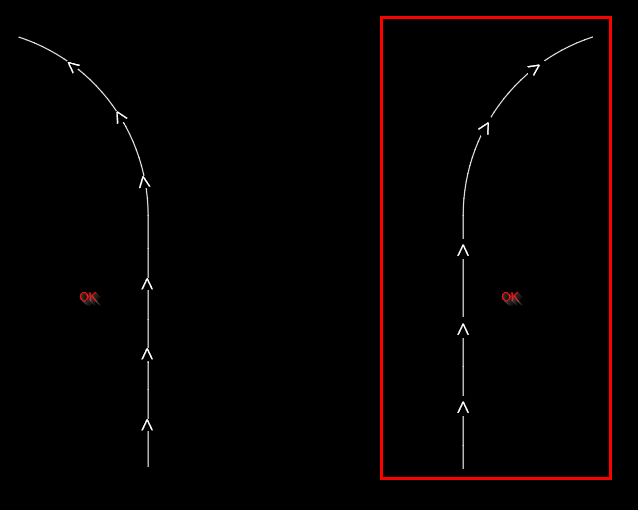

Mets ta variable PLINEGEN à 1 avant de dessiner tes polylignes.



Olivier

[Steven]

Bonjour @Olivier Eckmann

Nickel

Une variable que je vais mettre en avant dans mon pense-bête.
