profil en long sur autopiste

[haithem]

bonjour



une question toute simple

comment s'y prendre pour representer un profil en long en plusieur feuilles de format connu,





merci

[didier]

coucou



il te faudra passer par l'espace papier, mon garçon.



amicalement

[lili2006]

Bonsoir à toutes et tous,



Et pourquoi ne pas faire un format perso ?





[lgnico]

Bonsoir à toutes et tous,



Et pourquoi ne pas faire un format perso ?







je pense qu'il doit être dans le cas de profil en long assez grand et aimerait le découper en 2 - 3 profils en long de meme longeur représentant la totalité

[bonuscad]

Pour la dernière version (je crois), il est prévu de pouvoir découper le profil en long en plusieurs sections.



Je crois que le problème est que si tu as migré, l'ancien fonctionnement est conservé (ancien paramétrage). Il faut forcer le paramétrage, je ne sais plus comment, mais c'est expliqué dans la doc.



Ils conseillent d'adopter ce nouveau paramétrage des profils en long qui sera dorénavant utilisé dans les versions futures.

[lili2006]

Re,



Ah !



Info très intéressante !



Tu parles de la V11 bonuscad ?

[thierry.garré]

Le découpage du plong existe depuis longtemps sur autopiste

il faut choisir la commande



Dessin/listing-plong selon zdt



après avoir fait les zdt (zone de travail) nécessaires,pour cela



outils/zone de travail/nouvelle zone







Cordialement

[lili2006]

Bonjour à toutes et tous,



Oups, je pensais qu'il s'agissait de covadis,...



Merci pour l'info Thierry,

[DIROW]

Bonjour,



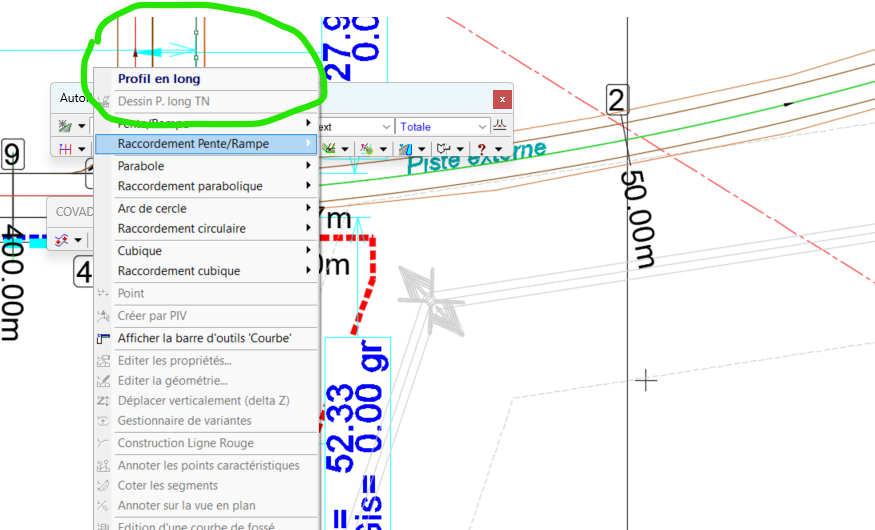

Le problème avec la commande dessins/listings/profil en long/ dessin selon ZDT c'est

que l'on ne peut pas mettre d'annotations sur le profil en long (avec les commandes profil en long/

projeter un point ou projeter un objet), cette commande n'est efficace que pour le dessin de pl

classique... sauf erreur de ma part,

ce serait bien d'ailleurs de Géomédia y pense pour les versions futures

[haithem]

bonjour



merci pour vos reponses



le pb est que je fais le decoupage en zones, comme le dit thierry, et je selectionne la zone , mais la commande (dessin selon zdt) reste grisée et ne repond pas.



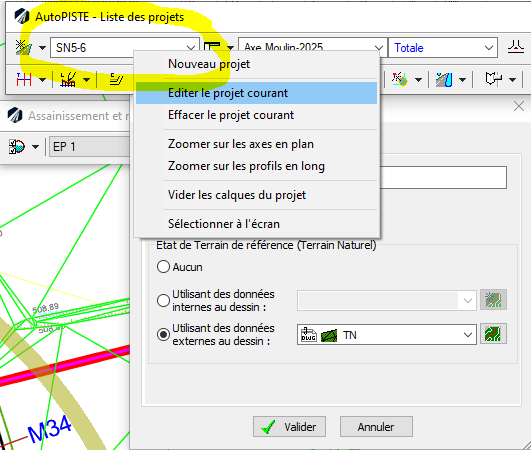

j'ai trouve a la derniere minute, il fallait cocher la case profil en long covadis.



merci encore





[Edité le 3/2/2010 par haithem]

[thierry.garré]

Le problème avec la commande dessins/listings/profil en long/ dessin selon ZDT c'est

que l'on ne peut pas mettre d'annotations sur le profil en long (avec les commandes profil en long/

projeter un point ou projeter un objet), cette commande n'est efficace que pour le dessin de pl

classique... sauf erreur de ma part,



effectivement, il faut faire copier coller pour les points projetés ,du profil de conception vers le plong par zone





cela devrait être réglé très prochainement

[kassi]

Bonjour,



Faisant suite à cette discussion qui date depuis longtemps, je voudrais svp savoir si la mise en page des profils en longs sur autopiste a connu un changement ou elle est toujours ce qu'elle est.



Ce que je cherche à avoir, c'est d'avoir la possibilité de préciser les profils à imprimer comme le fait la fonction "créer ZDT", et de fixer, en plus de ça, la hauteur du profil en long.



Par exemple je cherche à imprimer le profil en long du P100 à P200, et je veux qu'autopiste change à chaque fois le plan de comparaison pour avoir une série de planches de profil en long de hauteur 0.297. est ce que cela est possible ?

Merci d'avance

[pbrion]

Bonjour,



Il existe maintenant dans AutoPiste une fonction de Tracé combiné qui permet de faire automatiquement une mise en page en différentes planches superposant la partie du profil en long correspondant à la partie de la vue en plan affichée.

[thierry.garré]

Bonjour ,



Pour préciser la réponse de PBRION, cette commande permet également de créer uniquement des présentations de profil en long en changeant automatiquement l'altitude du plan de comparaison.





cordialement

[kassi]

bONJOUR Pbrion



Merci pour votre retour,



oui effectivement cette commande existe et remplit bien son travail, mais lorsque vous traitez le cas des routes montagneuses, les profils en long ayant une grande hauteur ne sont pas subdivisés et par conséquent vous n’apercevez pas la totalité sur profil en long.



sur ce lien, 3 images des problèmes rencontrés avec la méthode tracé combiné



http://www.mediafire.com/file/agftt4s8rxll6l3/105.PNG/file

http://www.mediafire.com/file/fawbradr4cbtmkj/106.PNG/file

http://www.mediafire.com/file/hmhx57g34bd0637/104.PNG/file



Dommage l'insertion des images ne fonctionne pas sur ce forum
