Ajuster un bloc

[AlexisDLK]

Bonjour, voilà mon sujet.

Je dessine pas mal de schéma de principe et je souhaiterai savoir comment fait-on pour ajuster une polyligne à partir d'un bloc.

Pour ma part, il m'est impossible de le faire alors qu'un collègue lui a la possibilité de le faire. (nous travaillons tout-deux sur la même version Autocad 2023)

Voir capture ci-joint (bloc à ajuster en rouge).

En vous remerciant d'avance !

[Steven]

Il y a 2 heures, AlexisDLK a dit :

Bonjour, voilà mon sujet.

Je dessine pas mal de schéma de principe et je souhaiterai savoir comment fait-on pour ajuster une polyligne à partir d'un bloc.

Bonjour @AlexisDLK,

Il semblerait qu'il y ait un problème de vocabulaire.

En effet, on n'ajuste pas un objet à partir d'un autre mais on ajuste un objet sur un autre. Ou je n'ai pas bien compris ta question.

Dans ta demande, il semblerait donc que souhaite ajuster la polyligne blanche sur le bloc rouge. C'est bien çà ?

Il suffit de lancer la commande AJUSTER puis de cliquer sur la ou les parties de la polyligne que tu souhaite enlever. Si c'est la partie de la polyligne qui est à l'intérieur du périmètre rouge qu'il faut supprimer, il suffit de lancer la commende AJUSTER puis cliquer sur la partie de la polyligne qui est à l'intérieur de du périmètre rouge.

Si ce sont les paries de la polylignes qui sont à l'extérieur du périmètre rouge, dans ce cas, il faudra sélectionner ces deux parties.

Cependant, selon la valeur de la variable système TRIMEXTENDMODE, il faudra exécuter la commende AJUSTER, différemment.

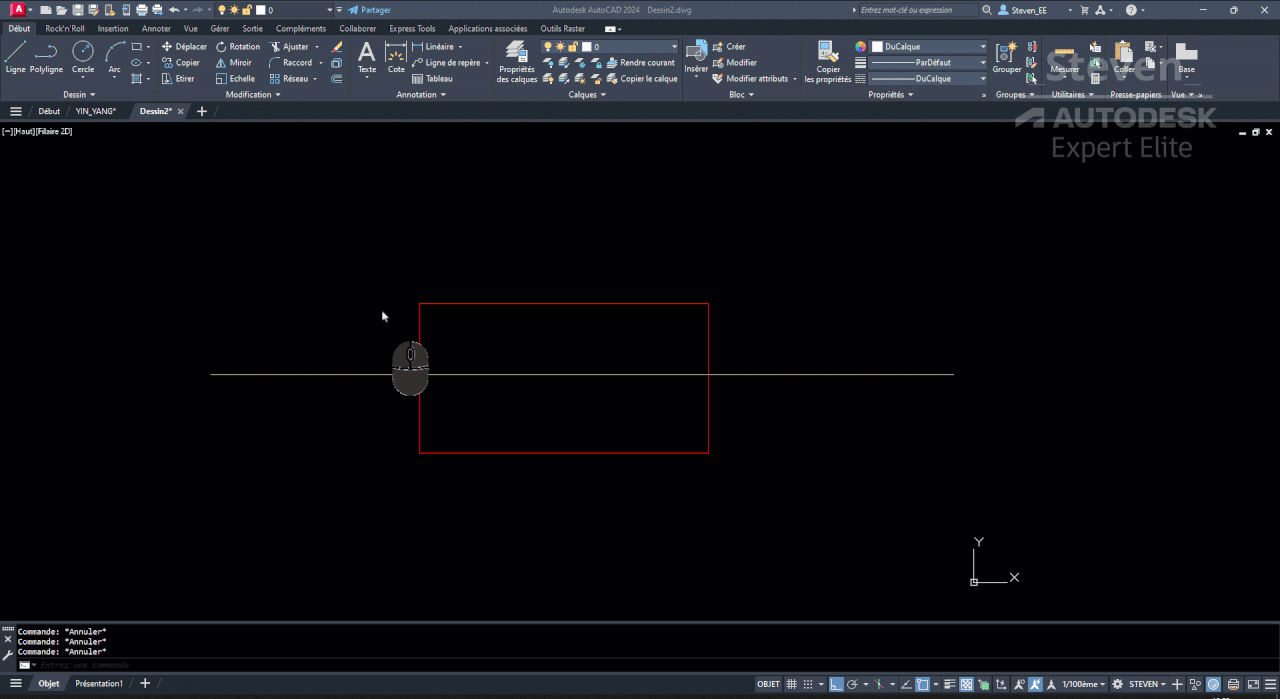

Si la variable système TRIMEXTENDMODE à est 1, il faudra, après avoir lancer la commande AJUSTER, sélectionner directement la ou les parties de la polyligne que tu souhaites supprimer. Si la variable système TRIMEXTENDMODE est à 0, il faudra, après avoir lancer la commande AJUSTER, sélectionner le bloc (le périmètre rouge), valider, puis sélectionner la ou les partie de la polyligne que tu souhaite supprimer.

[AlexisDLK]

En effet, la différence venait bien du TRIMEXTENDMODE.

Merci beaucoup pour la réponse et bonne journée !

[Steven]

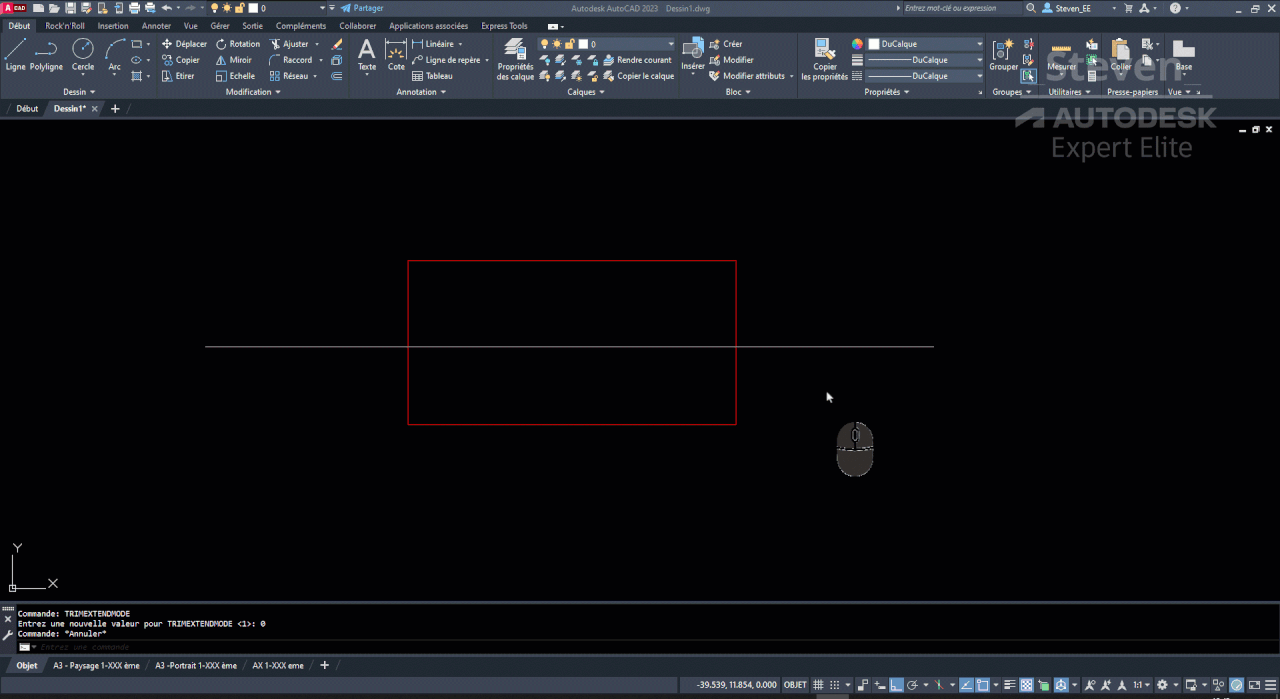

Cependant, même si la variable système TRIMEXTENDMODE est à 0, lorsqu'on lance la commande AJUSTER et qu'on valide 2 fois de suite, on fait la même chose que si la variable système TRIMEXTENDMODE était à 1.
