[Résolu] Etiquette dynamique

[William44850]

Bonjour,

j'ai des blocs avec du texte correspond aux coordonnées du point d'insertion.

Est-il possible créer des étiquettes "dynamiques" (qui se mettraient à jour) lorsque je déplace les blocs ?

Je vous remercie.

[didier]

Bonjour @William44850

OUI, c'est possible en utilisant les champs.
As-tu besoin d'aide pour utiliser ces champs ?

Amicalement

[William44850]

Bonjour @didier

Je ne trouve pas le bon champ. J'utilise "InsertionPoint" mais il n'est pas dynamique

[Jobar21]

Bonjour,

Pour afficher les coordonnées d'un bloc:  depuis l'éditeur de bloc, ajouter un Attributs avec comme valeur le champ position X de l'objet - Idem pour Y et Z

En revanche, il faudra réactualiser les attributs à chaque déplacement du point avec le commande regen (RGT)

si besoin de plus de détails sur la création des attributs, n'hesitez pas à demander.

Cordialement,

[Steven]

Bonjour @William44850,

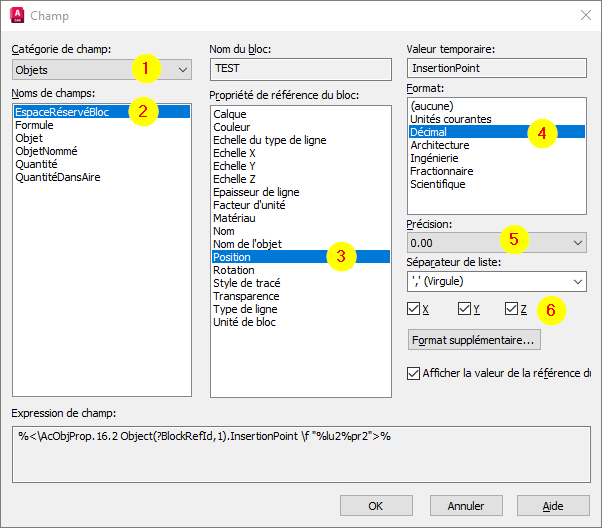

Lorsque tu vas dans l'éditeur de bloc, tu créés une étiquette d'attribut (ATTDEF) puis dans la valeur par défaut, tu ajoutes un champ. Tu choisis dans un premier, dans la catégorie de champ, Objet (1). puis dans le nom de champs, tu choisis Espace RéservéBloc (2). Dans la propriété, tu choisis Position (3). Dans la valeur temporaire, tu peux choisir le nombre de décimal (4) et (5). Tu choisis ensuite les coordonnées que tu souhaites afficher (6). Puis tu clique sur Ok.

[William44850]

Bonjour @Steven

c'est précisément ce que j'avais fait mais cela ne marche pas quand tu déplaces le bloc. Ce qui est logique puisqu'il s'agit des coordonnées d'insertion

Bonjour @m.l21

Sauf à ce que je sois bouché, c'est le même sujet avec ATTDEF

Je me permets de mettre le dwg pour que vous regardiez ce que j'ai fait...si vous pouvez critiquer/corriger....

Je vous remercie par avance

Station primaire reference - Vue 3D - RELATIF_wtr.dwg

[Steven]

Salut @William44850,

Ton bloc fonctionne parfaitement. Pour mettre les champs à jour une fois que tu déplacer ou copier ton bloc, tu tapes la commande REGEN ou le racccourcis RG.

Si tu est dans l'espace papier et que ton bloc est dans l'espace objet de ta fenêtre de présentation, tu tapes RGT pour REGENTOUT comme l'avait indiqué @m.l21 😉

[William44850]

@Steven

La fonction REGEN peut ne pas fonctionner ?

Je sélectionne mon bloc, le déplace et fait Regen....il ne se passe rien. Les coordonnées restent celles du point d'insertion.

[EDIT] en réalité les coordonnées se mettent à jour uniquement quand je ferme le dwg...pas très pratique

[lecrabe]

Hello

Tu enresgistres en DWG 2018 pour voir !?

Et tu recharges ...

Au fait j aimerais que tu sois avec le AutoCAD Update 2019.3 au minimum

( voire le Update 2019.1.4 )

Bye, lecrabe



[William44850]

Il y a 2 heures, lecrabe a dit :

Hello

Tu enresgistres en DWG 2018 pour voir !?

Et tu recharges ...

Au fait j aimerais que tu sois avec le AutoCAD Update 2019.3 au minimum

( voire le Update 2019.1.4 )

Bye, lecrabe



Bonjour @lecrabe,

C'est pour mon sujet ?

J'enregistre bien 2018 et suis en version 2019.1.4

[Zugzwang]

idem, ton bloc fonctionne chez moi après un régen les coordonnées se mettent à jour.

as tu penser à regarder dans outils options préférences utilisateur mise à jour des champ?

des fois de régen serai pas coché...





[Steven]

Il y a 8 heures, William44850 a dit :

@Steven

La fonction REGEN peut ne pas fonctionner ?

Je sélectionne mon bloc, le déplace et fait Regen....il ne se passe rien. Les coordonnées restent celles du point d'insertion.

[EDIT] en réalité les coordonnées se mettent à jour uniquement quand je ferme le dwg...pas très pratique

Bonjour @William44850,



Est-ce que les champs se mettent à jour lorsque tu enregistres ton dessin ?

As-tu vérifier dans les options d'AutoCAD si  dans les paramètres de mise à jour des champs, que REGEN soit bien coché ?

Options > Préférences utilisateur (1) >  Paramètres de mise à jour des champs (2) et (3).

[William44850]

Bonjour @Steven, @Zugzwang

Merci les amis. Il s'agissait bien de cela.

Bonne fin de journée
