Bonjour

j'ai un problème d'escaliers...Je reprend révit pour de l'archi après une longue période sans y toucher... de plus je suis passé en version 2020. Bref pas mal d'automatisme à retrouver..., quand je trace un escalier (balancé 1/4 tournant) en vue en plan il y a une flèche et une indication "BAS" cette flèche et l'indication n'est pas dans le bons sens si je regarde en coupe...



Est un bug connu ?

Est ce un week end trop arrosé?

[Arthur le Saboteur]

hello

il faut comprendre "bas" comme "vers le bas", pas comme le bas de l'escalier, si une personne prend cet escalier à cet endroit, elle va donc vers le bas.

la flèche est parametrable, en cliquant dessus, tu peut faire apparaitre/disparaitre les textes haut/bas

a+

[Pieroka]

C'est ça, c'est sans doute la manière américaine d'annoter un escalier non traduite dans le gabarit archi francophone, mais cette objet d'annotation est personnalisable comme te dit Arthur.

[x_all]

ok.....

j'oublie mes maigres connaissances en terme de norme de dessin archi...

J'arrive pas à changer le sens de la flèche, mais j'ai virer les textes :)



merci









[Arthur le Saboteur]

ce sens n'est pas parametrable, c'est toujours dans le sens de la montée: normes d'architecture

a+

[Steven]

Salut x-all,



Par défaut, dans Revit, le sens de la flèche des escaliers va vers le haut lorsqu'on regarde l'escalier depuis son niveau de départ et lorsqu'on regarde l'escalier depuis le niveau supérieur ou le niveau d'arrivée, la flèche indique le sens de la descente.





Pour modifier le sens de la flèche de l'escalier vers le sens de la montée, lorsque tu le regardes de l'étage supérieur ou le niveau d'arrivée, voici ce qu'il faut faire.





Tout d'abord, si tu n'enlèves le texte Haut Bas en sélectionnant la flèche de ton escalier, tu ne feras disparaître lesdit textes que pour l'escalier dont tu as sélectionner la flèche. Si tu créés un autre escalier, les textes Haut Bas vont de nouveau être visible.

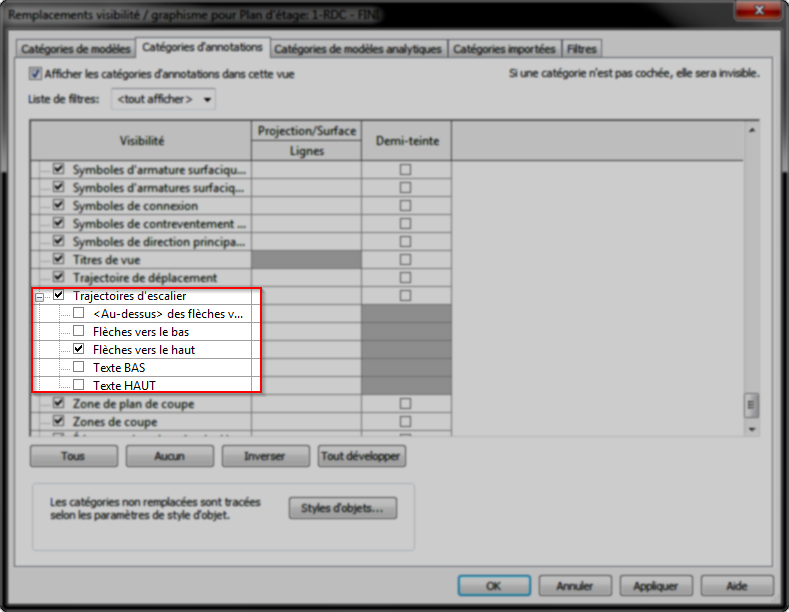

Pour supprimer le texte Haut Bas dans la vue pour tous les escaliers, il faut aller dans les Remplacements Visibilité / Graphisme VV (je sais que tu les affectionne particulièrement, ceux-là ) > Onglet Catégorie d'annotations > Trajectoire de l'escalier > Puis décoche Texte Bas, Texte Haut puis profites-en pour décocher Flèches vers le bas. Valide le tout.

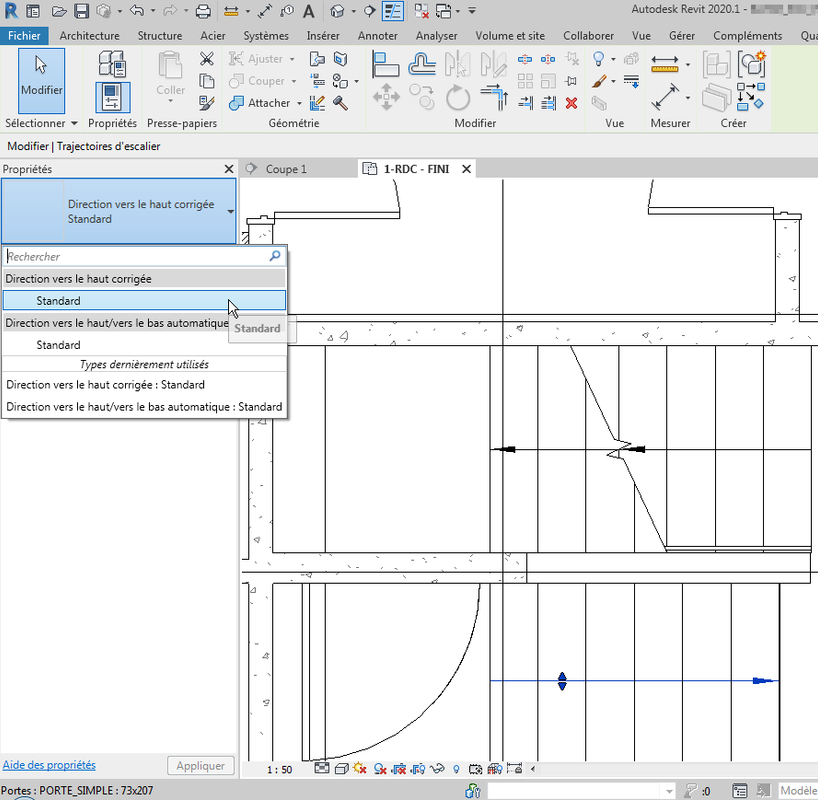

Ensuite, sélectionne la flèche de ton escalier en faisant Tabulation jusqu'à ce que tu la choppes, puis dans la fenêtre des propriétés, choisi, Direction vers le haut corrigée.

[x_all]

encore une ruse de sioux pour coller à nos vielles habitudes (normées mais ...)

je vais tenter le coup...



merci
